Введение

В 3D-моделировании существует несколько фундаментальных подходов к построению моделей. Понимание этих концепций позволяет:

ускорить работу
избежать ошибок
создавать параметрические модели
подготовить проект к реальному производству

Три основных подхода:

Bottom-Up (снизу вверх)
Top-Down (сверху вниз)
Hybrid (гибридный подход)

Bottom-Up (снизу вверх)

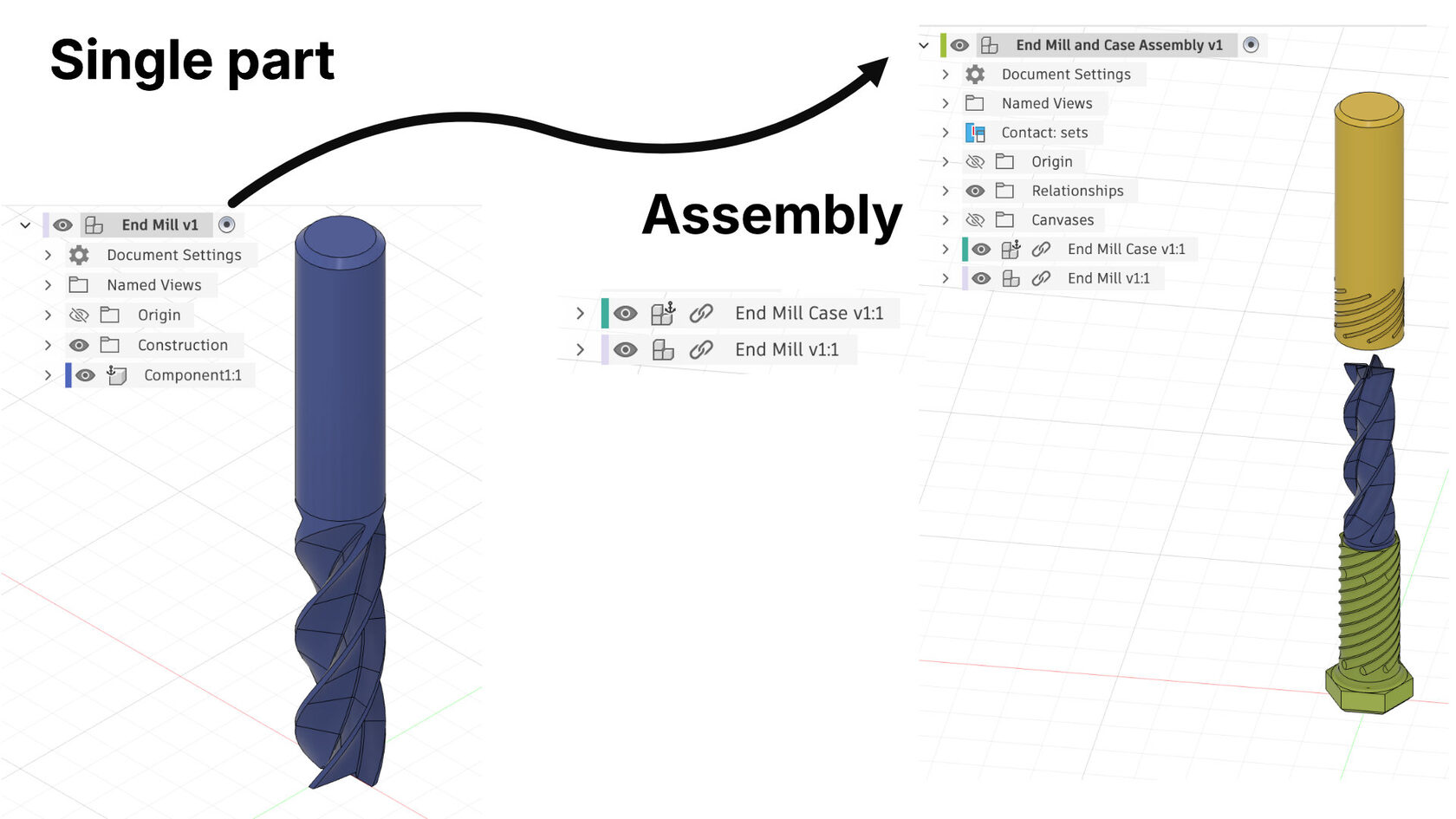

Bottom-up CAD-моделирование (проектирование «снизу вверх») — это подход, при котором сначала создаются отдельные детали, а затем они объединяются в сборочные узлы и конечный продукт.
Этот метод идеален для сложных механических конструкций с большим количеством уникальных компонентов.

Принцип работы

Создание Part (детали): Каждый компонент проектируется отдельно.

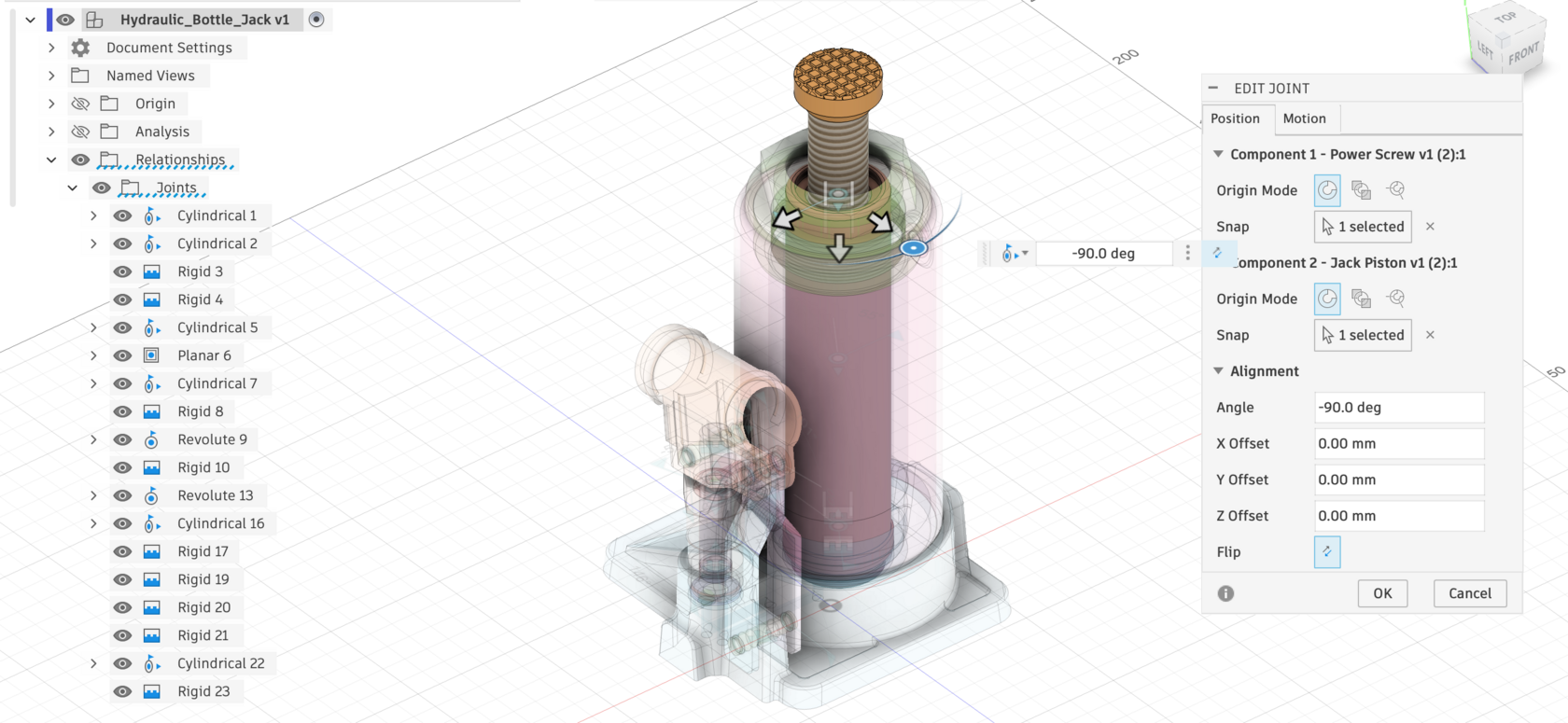

Создание Assembly (сборки): Детали вставляются в общий файл и фиксируются взаимосвязями.
Параметризация: При изменении размера детали в отдельном файле, она автоматически обновляется во всей сборке.

Когда лучше использовать Bottom-up?

Вы используете много стандартных покупных изделий (болты, подшипники, двигатели).
Над разными деталями одной сборки работают разные инженеры.
Геометрия деталей уже определена и не зависит от положения других частей сборки.

Примеры программного обеспечения, поддерживающего этот метод:

SolidWorks: Одна из самых известных систем для параметрического моделирования. В ней создание сборки обычно начинается с импорта отдельных файлов деталей (.sldprt) в файл сборки (.sldasm), где между ними задаются сопряжения (Mates).
Autodesk Inventor: Профессиональная среда для машиностроительного проектирования. Позволяет эффективно управлять библиотеками стандартных компонентов и собирать их в единый узел.

Вы можете повторно использовать отдельные компоненты в других проектах, повышая эффективность и согласованность проектирования.
Вы можете управлять каждой частью независимо, упрощая обновления и модификации без влияния на всю сборку. Такой подход особенно полезен при работе над сложными проектами с многочисленными взаимосвязанными компонентами.

Что такое моделирование сверху вниз? Top-Up

С другой стороны, моделирование «сверху вниз» предполагает проектирование новых компонентов в том же файле, что и сборка. Fusion называет эти компоненты «внутренними компонентами». При таком подходе проектировщики могут создавать новые детали непосредственно вокруг существующих компонентов сборки.

Преимущества моделирования «сверху вниз»

Моделирование «сверху вниз» обеспечивает быструю итерацию проектирования и более быстрое прототипирование. Дизайнеры могут создавать новые компоненты, учитывая при этом остальную часть сборки, обеспечивая правильную подгонку и выравнивание с существующими деталями.

Когда использовать Top-Down

Метод моделирования сверху вниз особенно хорошо подходит для сложных изделий:

автомобили и транспорт
электроника
бытовая техника
промышленное оборудование

Почему он удобен

В таких проектах важно, чтобы все детали были согласованы между собой.

Вместо того чтобы делать каждую деталь отдельно, сначала задаётся общая логика конструкции, а уже потом из неё формируются компоненты.

Это снижает риск того, что детали “не сойдутся” при сборке.

Hybrid design в Autodesk Fusion

Hybrid-подход — это сочетание Top-Down и Bottom-Up.

В Fusion можно одновременно:

задавать общую логику модели (Top-Down)
работать с отдельными компонентами (Bottom-Up)

Такой подход даёт гибкость:

можно быстро менять конструкцию
удобно работать с отдельными деталями
модель остаётся связанной и управляемой

Hybrid design позволяет использовать лучшее из двух миров:

контроль всей системы
удобство работы с деталями
